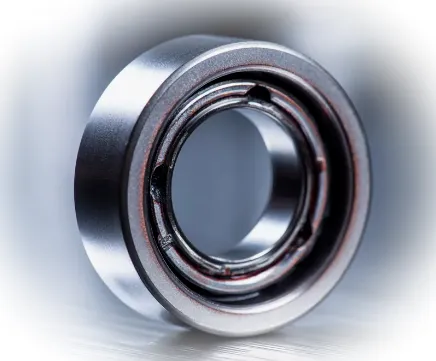

Движение без трения: всё о современных подшипниках

Подшипник — это, пожалуй, самый недооцененный элемент современной цивилизации. Мы не видим его в смартфонах, редко задумываемся о нем при поездке на автомобиле или лифте, но именно он делает возможным наш технологичный мир. Любое вращательное движение требует точки опоры с минимальным сопротивлением. Без подшипников трение превратило бы механизмы в груду раскаленного металлолома за считанные минуты работы. Узнать больше: https://vspodshipnik.ru

Анатомия вращения: от шарика до магнита

Исторически человечество прошло путь от деревянных втулок, смазанных животным жиром, до сложнейших композитных узлов. Сегодня все многообразие опор качения и скольжения можно разделить на несколько ключевых групп, каждая из которых решает свою инженерную задачу.

1. Классика жанра: шариковые и роликовые подшипники Это основа механики. В них нагрузка передается через тела качения (шарики, цилиндры или конусы), расположенные между внутренним и внешним кольцами.

• Шариковые радиальные: универсальны, выдерживают умеренные нагрузки и высокие скорости. Именно они стоят в электродвигателях бытовых приборов.
• Роликовые цилиндрические: площадь контакта у них выше, чем у шариков, поэтому они способны принимать на себя колоссальные радиальные нагрузки. Применяются в мощных редукторах и станках.
• Конические роликовые: уникальны тем, что одновременно держат и радиальную, и осевую нагрузку. Главный потребитель — ступицы автомобильных колес.
• Игольчатые: их секрет — тонкие длинные ролики. Там, где нет места для обычного подшипника, но есть огромная нагрузка (например, в коробках передач или поршневых пальцах двигателей).

2. Тишина и скорость: газодинамические подшипники (аэростатические) Здесь исчезает само понятие механического контакта. Вал буквально левитирует на микронном слое сжатого воздуха или инертного газа. Коэффициент трения здесь стремится к нулю, а ресурс ограничен только усталостью материалов вала. Где это нужно? Прежде всего — в высокоскоростных турбинах, стоматологических бормашинах (до 500 000 об/мин) и криогенных насосах, где любая жидкая смазка просто замерзла бы или испарилась. Также они незаменимы в микроэлектромеханических системах (МЭМС).

3. Магия физики: магнитные подшипники Полное отсутствие физического контакта достигается за счет электромагнитов. Специальный контроллер с частотой в тысячи раз в секунду считывает положение вала датчиками Холла и корректирует силу магнитов, удерживая ротор в стабильном положении. Такие системы активно используются в нефтегазовой отрасли (в компрессорах для перекачки природного газа, где утечка масла недопустима), в энергетике (турбодетандеры) и космической промышленности. Магнитный подшипник позволяет разгонять роторы до скоростей свыше 60 000 оборотов в минуту.

4. Полимеры и керамика: тихая революция материалов Современный подшипник — это уже не всегда закаленная сталь.

• Нитрид кремния (Si3N4Si_3N_4Si3​N4​): керамические шарики легче стальных на 40%, тверже алмаза и абсолютно равнодушны к коррозии. Они почти не расширяются при нагреве, что критично для шпинделей высокоточных станков и компонентов авиационных двигателей.
• Полиамид (PA66) и фторопласт (PTFE): полимерные сепараторы снижают шум и вес узла. А полностью пластиковые подшипники скольжения работают всухую, поглощают вибрации и химически инертны. Их устанавливают в пищевом оборудовании, химическом производстве и конвейерах.
• Гибридные узлы: комбинация стальных колец и керамических тел качения стала золотым стандартом в скоростных электрошпинделях.

Смазка как часть конструкции

Трение убивает узел не столько физическим износом, сколько температурой. Современная смазка давно перестала быть просто маслом. Это сложный химический коктейль:

• Синтетические ПАО-масла и эстеры: сохраняют вязкость в диапазоне от -60 до +150 °C.
• PFPE-смазки (перфторполиэфир): абсолютные инертные составы, способные работать в глубоком вакууме, прямо в открытом космосе, не разрушаясь под жестким излучением.
• Масло-воздушные системы: микродозы масла доставляются к каждому подшипнику потоком сжатого воздуха по капиллярам. Это обеспечивает идеальный тепловой баланс в прецизионных станках.
• Твердые смазки: дисульфид молибдена (MoS2MoS_2MoS2​) или графит, которые применяются там, где жидкая смазка вымывается (например, в тормозных механизмах или вакуумных печах).

Будущее: умные поверхности и метаматериалы

Инженеры продолжают раздвигать границы возможного. На передовой исследований находятся:

• Текстурированные поверхности: микрорельеф дорожек качения, созданный лазером, который работает как микроскопический масляный резервуар, снижая коэффициент трения еще на 10–15%.
• Самосмазывающиеся композиты: матрица из бронзы или полимера, поры которой пропитаны смазкой. При вращении материал выделяет ровно столько масла, сколько нужно в данный момент.
• Метаматериалы с отрицательным коэффициентом теплового расширения: экспериментальные сплавы, которые при нагреве не расширяются, а сжимаются, идеально компенсируя тепловые зазоры высокоскоростных шпинделей.

От гигантского упорного подшипника гребного вала ледокола класса «Лидер», способного выдержать удар многотонной льдины, до невидимого подвеса гиромотора в вашем смартфоне — современный подшипник остается фундаментом любого движения. И сегодня этот фундамент становится невидимым, вечным и поразительно умным.
